アラーム弁（流水検知装置）は、スプリンクラー設備の「司令塔」ともいえる重要な装置です。

というのも、火災でヘッドから放水が始まったことを検知し、警報とポンプ起動のきっかけをつくるのがこの弁だから。

たとえば天井のヘッドが熱で開くと配管内の水圧が下がり、アラーム弁が信号を発して建物中に異常を知らせます。

仕組みを知らないままバルブを操作すると、誤報や水損（水漏れ被害）につながることも。

この記事では、アラーム弁の構造や部品の役割、点検手順、現場でよくあるトラブル対処までまるっと解説します。

アラーム弁（流水検知装置）とは？

まずは基本のキから。

名前はいかつめですが、働きそのものは意外とシンプルなんです。

順番に見ていきましょう。

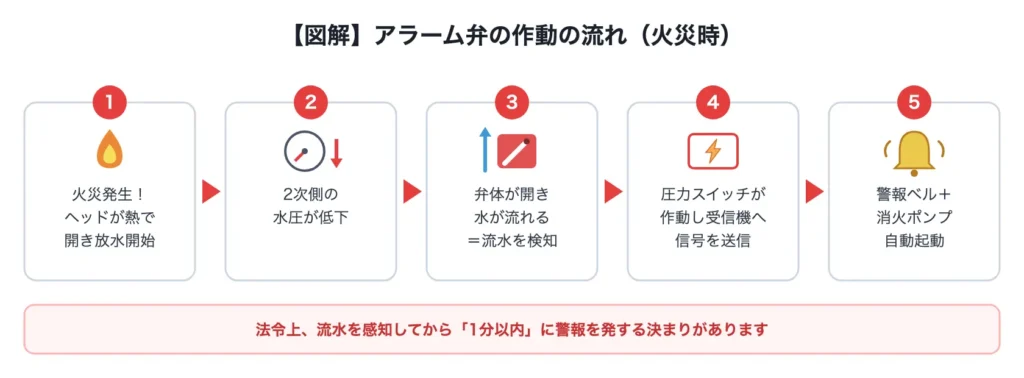

◆ スプリンクラー設備における役割

結論から言うと、アラーム弁は「配管内に水が流れたこと」を検知して、自動で警報を鳴らす装置です。

別名は流水検知装置。火災でスプリンクラーヘッドが開いて放水が始まると、配管内の水圧がすっと下がります。

この圧力低下をアラーム弁がキャッチし、火災受信機（警報の中枢盤）へ信号を送信。

ベルなどの音響で建物内に異常を知らせます。しかも、のんびりはしていられません。

法令上、流水を感知してから1分以内に警報を発する決まりがあるんです。

◆ 設置されている場所と標識

「そんな装置、見た記憶がないけど…」という方も多いはず。

実は、アラーム弁は普段目につかない場所に隠れています。多いのはパイプシャフト（配管用の縦穴スペース）内や専用の収納箱の中。

扉には赤い文字で「制御弁（スプリンクラー設備用）」や「末端試験弁」と書かれた標識が掲げられています。

廊下でこの赤い表示を見かけたら、それが目印です。

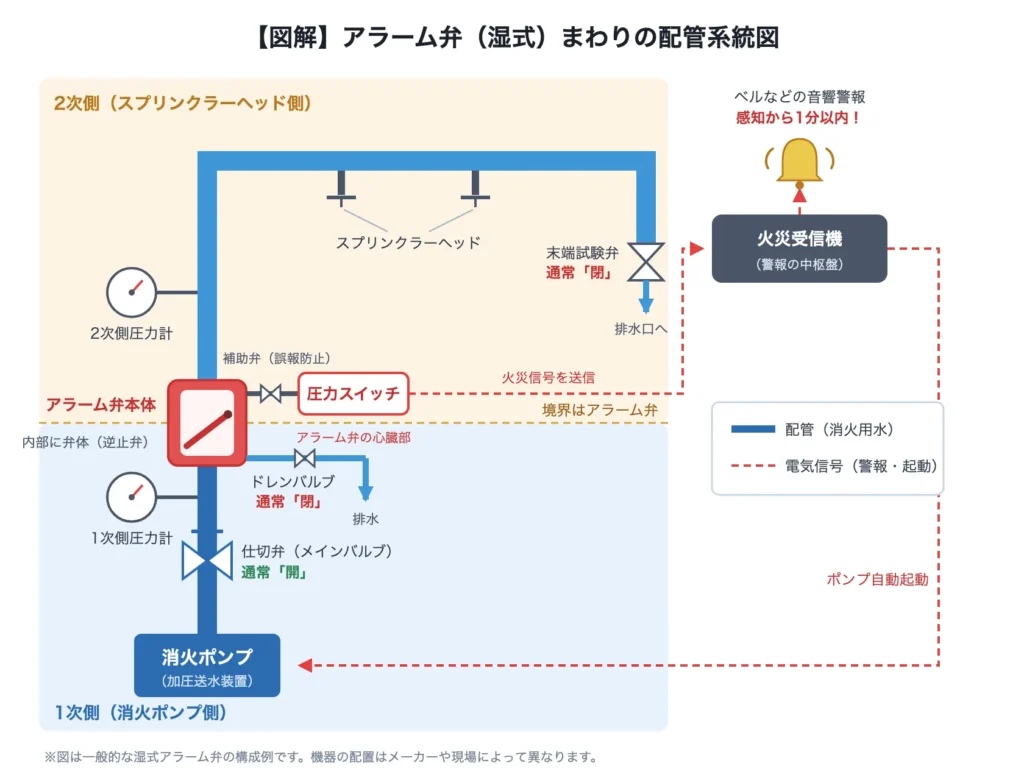

【図解】アラーム弁の仕組みと構成部品

アラーム弁のまわりには、圧力計やバルブがずらり。

初めて見ると難しそうですが、大丈夫。「1次側」と「2次側」の区別さえつかめば、一気に理解が進みます。

◆ 配管の「1次側」と「2次側」の違い

境界線はアラーム弁そのものです。

ポンプ側が1次側、スプリンクラーヘッド側が2次側と覚えてください。

区分	配管の範囲
1次側	消火ポンプからアラーム弁までの配管
2次側	アラーム弁から末端試験弁（ヘッド側）までの配管

通常時はどちらの配管にも加圧された水が満たされ、圧力のバランスが保たれています。

ヘッドが開くと、2次側の圧力だけがすとんと下がる。この“差”を検知するのが基本原理です。

◆ 各構成部品の役割（一覧表）

部品名	通常時の状態	役割
仕切弁（メインバルブ）	開	ポンプからの水を制御する。工事や消火後の水損防止時に「閉」にする
1次側・2次側圧力計	常時表示	それぞれの配管にかかっている水圧を表示する
ドレンバルブ	閉	メンテナンス時に配管内の水を抜く（排水する）
逆止弁（チャッキバルブ）	閉	2次側から1次側への水の逆流を防ぐ
圧力スイッチ	監視中	水圧低下を検知して信号を送り、警報を鳴らす
補助弁	常時機能	少量の圧力変化による誤作動（誤報）を防ぐ

主役は圧力スイッチです。水圧の低下を電気信号に変えて火災受信機へ届ける、いわばアラーム弁の心臓部。

ここが正しく働かないと、警報もポンプ起動も始まりません。

【コラム】圧力計チェックは毎日の“健康診断” 現場のベテランには、建物を巡回するとき圧力計をちらっと見る癖があります。1次側と2次側の数値がいつもと違えば、どこかで異変が起きているサイン。毎日の健康診断のつもりで眺めるだけでも、トラブルの早期発見につながりますよ。

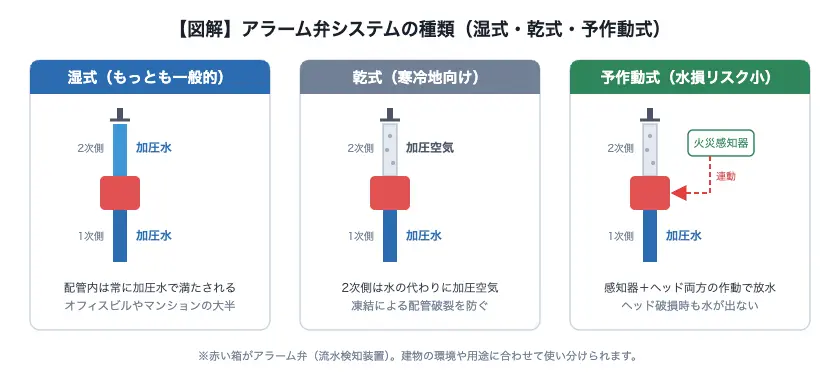

アラーム弁の種類（湿式・乾式・予作動式）

実は、アラーム弁のシステムはひとつではありません。建物の環境に合わせて、大きく3種類が使い分けられています。

• 湿式
• 乾式
• 予作動式

もっとも一般的なのが湿式。配管内に常に加圧水が充填されているタイプで、オフィスビルやマンションの大半はこれです。

乾式は寒冷地向け。2次側に水の代わりに加圧空気を入れておき、凍結による配管破裂を防ぎます。

予作動式は、感知器の信号とヘッドの作動がそろって初めて放水する方式。

ヘッドがうっかり破損しても水は出ないため、予期せぬ水損リスクを抑えたい場所で選ばれます。

アラーム弁の設置基準と点検方法

◆ 設置基準の目安

目安はこうです。3,000平方メートルを超える建物（2階以上）では、該当する範囲ごとに1つ。

工場のように出入口から内部を見渡せる構造なら、12,000平方メートル以下につき1つ設置されるのが一般的です。

もちろん建物の用途や構造で変わるため、正確な判断は消防設備士や所轄の消防署に確認すると安心ですよ。

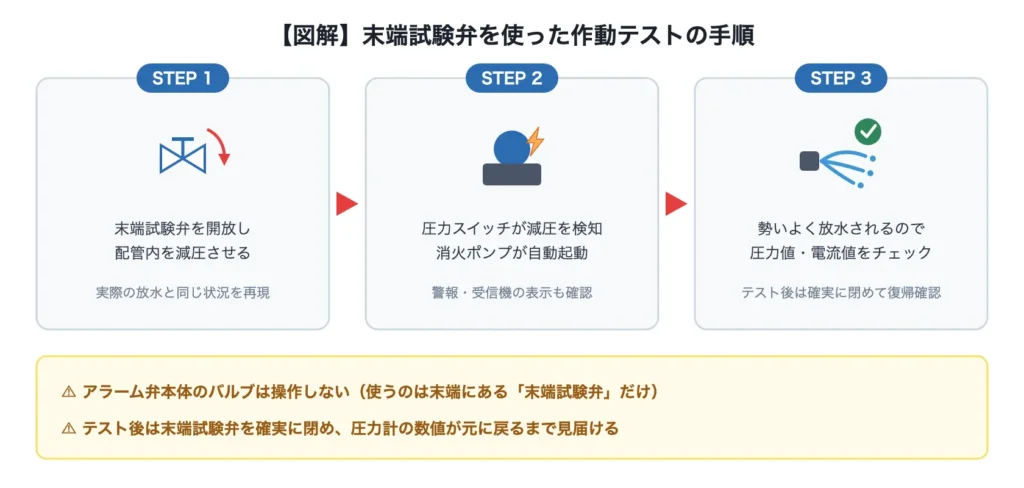

◆ 消防設備点検時の作動テスト手順

ここで大事なポイントをひとつ。点検のとき、アラーム弁本体のバルブには触りません！

使うのは配管の末端にある「末端試験弁」。実際の放水と同じ状況を、安全に再現できるバルブです。手順は次の3ステップ。

1. 末端試験弁を開放し、配管内を減圧させる。
2. 減圧を検知した圧力スイッチが働き、消火ポンプが自動起動する。
3. 末端試験弁から勢いよく水が放水されるので、圧力値やポンプの電流値をチェックする。

テスト後は末端試験弁を確実に閉め、圧力計の数値が元に戻るところまで見届けて完了です。

警報が正常に鳴ったか、火災受信機の表示は正しかったかも合わせて確認しておきましょう。

実務で役立つ！よくあるトラブルと対処法

◆ 2次側の圧力が異常上昇した場合

夏場に多いトラブルです。天井裏が高温になると配管内の空気や水が膨張し、2次側（ヘッド側）の圧力がぐんぐん上がってしまうことがあります。

放置は禁物。圧力に負けた箇所から水漏れを起こす恐れがあるからです。

対処はシンプルで、末端試験弁を少しだけ開いて水を逃がし、減圧（ガス抜き）してあげればOK。

圧力計が正常値に戻れば作業完了です。

◆ 誤報・誤作動を防ぐポイント

アラーム弁は精密な装置です。パッキンの劣化やゴミの噛み込みが、そのまま誤報の原因になります。

定期的なパッキン交換と掃除は欠かせません。もうひとつ、現場で本当に多い失敗談を。

工事などでドレンバルブを開けて水を抜くとき、先に仕切弁（メインバルブ）を閉め切らないと…圧力低下を感知したポンプが自動起動してしまいます！

「排水の前に、まず仕切弁を閉める」。これは鉄則として覚えておいてください。

まとめ

アラーム弁（流水検知装置）は、放水による水圧低下を検知して警報とポンプ起動につなげる、スプリンクラー設備の要です。

1次側・2次側の区別と、各バルブの「通常時の開閉状態」さえ押さえれば、点検も操作もこわくありません。

夏場の圧力上昇や、排水時の仕切弁の閉め忘れといった落とし穴には要注意。

少しでも不安があれば無理をせず、消防設備士などの専門家に相談してくださいね。
